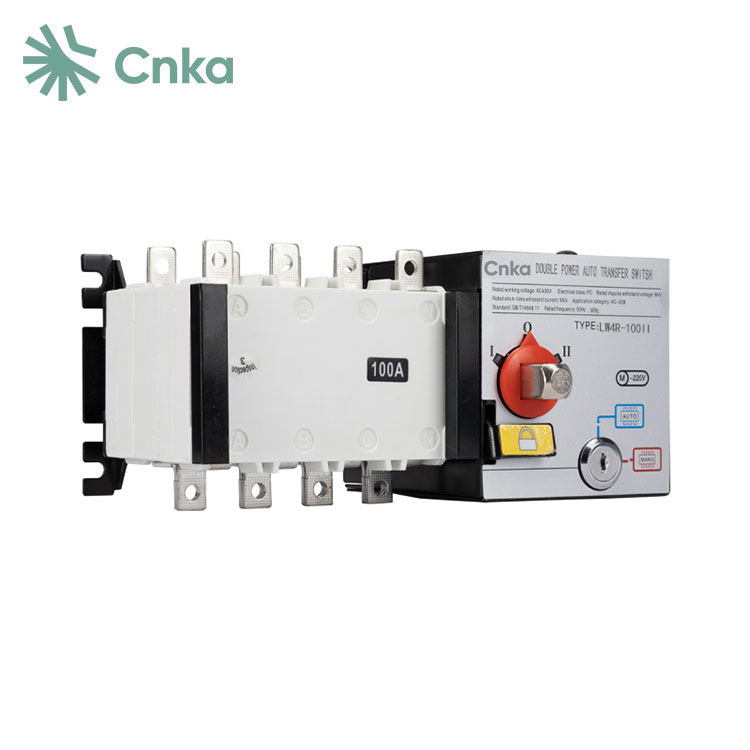

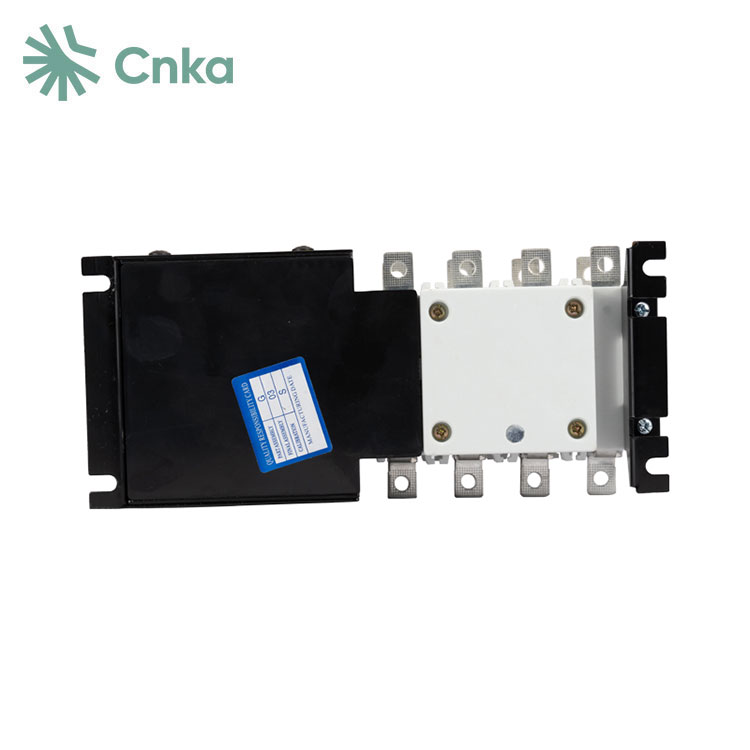

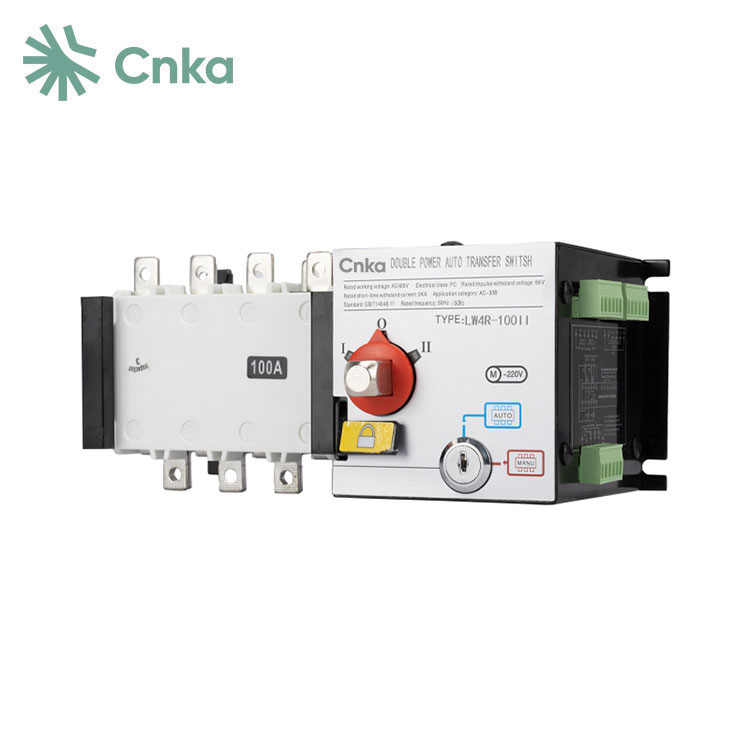

Fournisseurs chinois CNKA (marque de l'entreprise) propose des commutateurs de transfert automatiques en vrac de 400 ampères, qui intègrent des fonctions de commutation avec contrôle logique pour une véritable intégration électromécanique. Conçus pour être utilisés dans les systèmes de distribution AC50Hz avec une tension nominale de AC400V et un courant thermique conventionnel jusqu'à 3 200 A, ces commutateurs sont idéaux pour une utilisation dans des industries telles que l'exploitation minière. Le commutateur de transfert automatique de 400 A comprend des fonctionnalités telles que la détection de tension, l'arrêt forcé à la position « 0 » et le fonctionnement manuel d'urgence. Il est largement utilisé pour basculer entre l'alimentation normale et l'alimentation de secours, gérer deux dispositifs de chargement ou effectuer une isolation sûre. La carte de circuit imprimé de commande envoie des commandes logiques au moteur, qui entraîne ensuite le mécanisme de fonctionnement de l'interrupteur principal pour ouvrir, fermer ou déplacer rapidement les lignes. L’isolation sécurisée de l’interrupteur principal est clairement visible.
|
Courant de chauffage nominal (A) |
100 |
160 |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
|
|
Tension assignée d'isolement Ui (V) |
750 |
|
1000 |
|||||||||
|
Tension de fonctionnement nominale (Ue) |
AC400V |
|||||||||||
|
Résistance nominale aux chocs |
8 |
|
12 |
|||||||||
|
Noté |
AC-31A |
100 |
160 |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
|
AC-35A |
100 |
160 |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
|
|
AC-33A |
100 |
160 |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
|
|
Tenue nominale de courte durée |
7 |
9 |
13 |
|
50 |
|
55 |
|||||
|
Court-circuit limite nominale |
100 |
70 |
100 |
120 |
80 |
|||||||
|
Grade |
Classe PC |
|||||||||||
|
Standard |
CEI947-6-1 GB14048.11-2008 |
|||||||||||
|
Capacité de connexion nominale |
10le |
|||||||||||
|
Pouvoir de coupure nominal (A |
8le |
|||||||||||
|
Tension d'alimentation de commande (V) |
DC24V,48V,110V,AC220V |
|||||||||||
|
Heure de la conférence(S) |
0.5 |
1 |
1.1 |
1.2 |
1.25 |
2.45 |
||||||

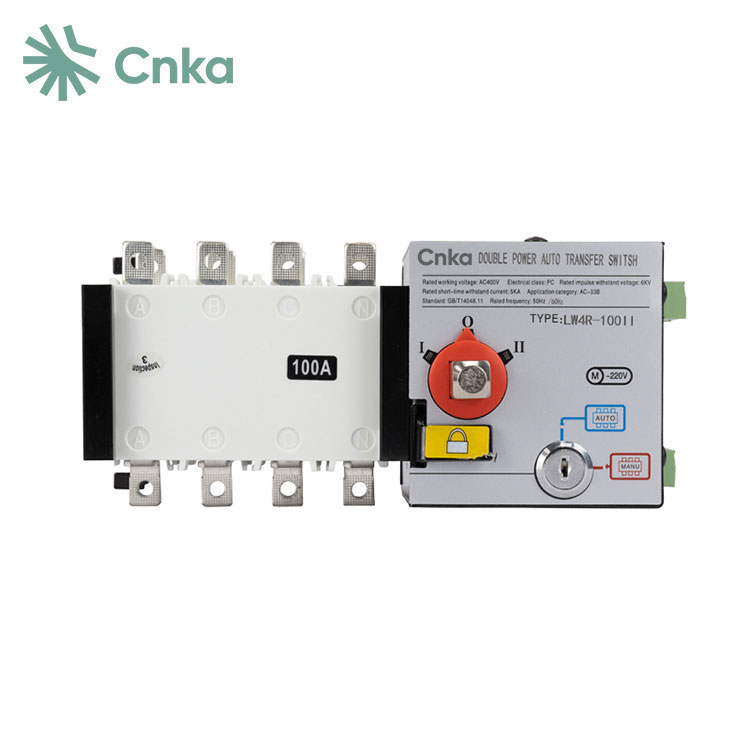

1 Verrouillage à clé électrique : gère l'alimentation de la ligne de commande interne du commutateur. Lorsque la serrure électrique est engagée, l'interrupteur peut fonctionner automatiquement, y compris les opérations forcées en position « 0 ». Lorsque la serrure électrique est débrayée, l'interrupteur ne peut être actionné que manuellement.
2 Poignée de commande : Pour actionner manuellement l'interrupteur avec la poignée, le verrou électrique doit être désengagé.
3 Cadenas : Pour la maintenance, utilisez d'abord la poignée de commande pour placer l'interrupteur sur la position "0", puis engagez le mécanisme de cadenas. Cela garantit que le commutateur est sécurisé et peut être entretenu en toute sécurité.
4 Indicateur : affiche l'état de fonctionnement du commutateur.
|
|
Taille du produit et taille d'installation |
|||||||||||||||||||
|
Dans |
A |
A1 |
B |
B1 |
C |
E |
G |
J |
K |
L |
N |
P. |
R |
S |
T |
U |
W |
X |
Oui |
Y1 |
|
100A/3 |
235 |
232 |
106 |
105 |
134 |
133 |
115 |
221.5 |
84 |
7 |
74.5 |
30 |
14 |
18 |
2.5 |
105 |
126 |
6 |
36 |
86 |
|
100A/4 |
247 |
244 |
106 |
105 |
134 |
133 |
115 |
233.5 |
84 |
7 |
74.5 |
30 |
14 |
18 |
2.5 |
105 |
126 |
6 |
36 |
86 |
|
125A/3 |
292 |
270 |
135 |
128 |
230 |
189 |
145 |
254 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
127 |
158 |
9 |
55 |
125 |
|
125A/4 |
322 |
300 |
135 |
128 |
230 |
189 |
145 |
284 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
127 |
158 |
9 |
55 |
125 |
|
160A/3 |
292 |
270 |
135 |
128 |
230 |
189 |
145 |
254 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
127 |
158 |
9 |
55 |
125 |
|
160A/4 |
322 |
300 |
135 |
128 |
230 |
189 |
145 |
284 |
102 |
7 |
91 |
36 |
20 |
25 |
3.5 |
127 |
158 |
9 |
55 |
125 |
|
250A/3 |
356 |
312 |
170 |
142 |
261 |
208 |
145 |
293 |
102 |
7 |
91 |
50 |
25 |
30 |
3.5 |
142 |
168 |
11 |
60 |
145 |
|
250A/4 |
406 |
362 |
170 |
142 |
261 |
208 |
145 |
343 |
102 |
7 |
91 |
50 |
25 |
30 |
3.5 |
142 |
168 |
11 |
60 |
145 |
|
400A/3 |
487 |
368 |
260 |
222 |
284 |
273 |
189 |
351 |
180 |
9 |
93 |
65 |
32 |
40 |
5 |
222 |
203 |
11 |
83 |
193 |
|
400A/4 |
552 |
433 |
260 |
222 |
284 |
273 |
189 |
416 |
180 |
9 |
93 |
65 |
32 |
40 |
5 |
222 |
203 |
11 |
83 |
193 |
|
630A/3 |
487 |
368 |
260 |
222 |
284 |
273 |
189 |
351 |
180 |
9 |
93 |
65 |
40 |
50 |
6 |
222 |
203 |
12 |
83 |
193 |
|
630A/4 |
552 |
433 |
260 |
222 |
284 |
273 |
189 |
416 |
180 |
9 |
93 |
65 |
40 |
50 |
6 |
222 |
203 |
12 |
83 |
193 |
|
800A/3 |
646 |
519 |
357 |
250 |
363 |
350 |
443 |
499 |
220 |
11 |
87 |
120 |
60 |
69 |
8 |
250 |
207 |
12.5 |
109 |
254 |
|
800A/4 |
760 |
633 |
357 |
250 |
363 |
350 |
443 |
613 |
220 |
11 |
87 |
120 |
60 |
69 |
8 |
250 |
207 |
12.5 |
109 |
254 |
|
1000A/3 |
646 |
519 |
357 |
250 |
363 |
350 |
443 |
499 |
220 |
11 |
87 |
120 |
60 |
69 |
8 |
250 |
207 |
12.5 |
109 |
254 |
|
1000A/4 |
760 |
633 |
357 |
250 |
363 |
350 |
443 |
613 |
220 |
11 |
87 |
120 |
60 |
69 |
8 |
250 |
207 |
12.5 |
109 |
254 |
|
1250A/3 |
646 |
519 |
357 |
250 |
363 |
350 |
443 |
499 |
220 |
11 |
87 |
120 |
80 |
69 |
8 |
250 |
207 |
13 |
110 |
255 |
|
1250A/4 |
760 |
633 |
357 |
250 |
363 |
350 |
443 |
613 |
220 |
11 |
87 |
120 |
80 |
69 |
8 |
250 |
207 |
13 |
110 |
255 |
|
1600A/3 |
646 |
519 |
357 |
250 |
363 |
350 |
443 |
499 |
220 |
11 |
87 |
120 |
80 |
69 |
10 |
250 |
207 |
13 |
110 |
255 |
|
1600A/4 |
760 |
633 |
357 |
250 |
363 |
350 |
443 |
613 |
220 |
11 |
87 |
120 |
80 |
69 |
10 |
250 |
207 |
13 |
110 |
255 |
|
2000A |
800 |
633 |
460 |
|
542 |
|
447 |
610 |
|
|
84.5 |
|
80 |
120 |
10 |
|
|
|
|
169 |
|
2500A |
800 |
633 |
460 |
|
542 |
|
447 |
610 |
|
|
84.5 |
|
80 |
125 |
15 |
|
|
|
|
174 |
|
3200A |
800 |
633 |
460 |
|
542 |
|
447 |
610 |
|
|
84.5 |
|
80 |
130 |
20 |
|
|
|
|
179 |
