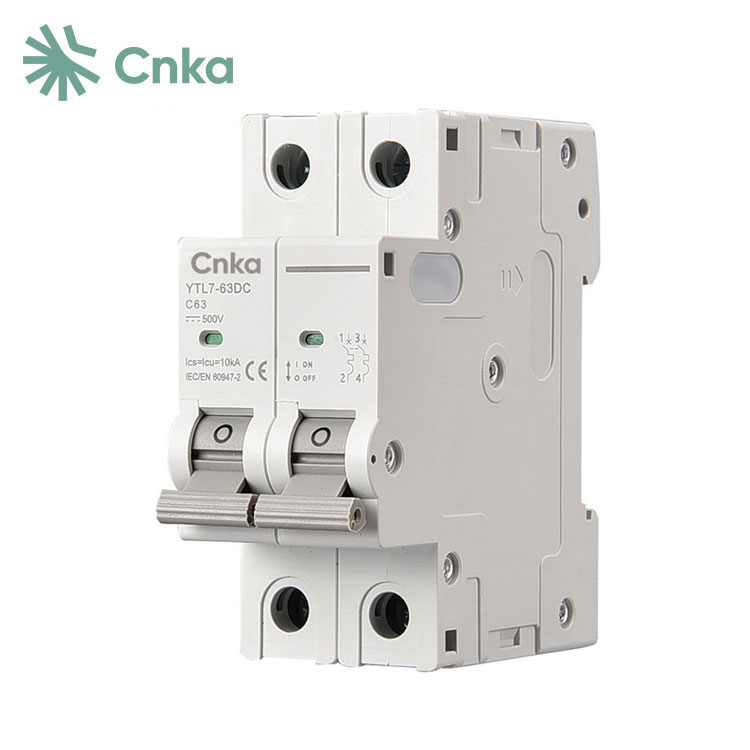

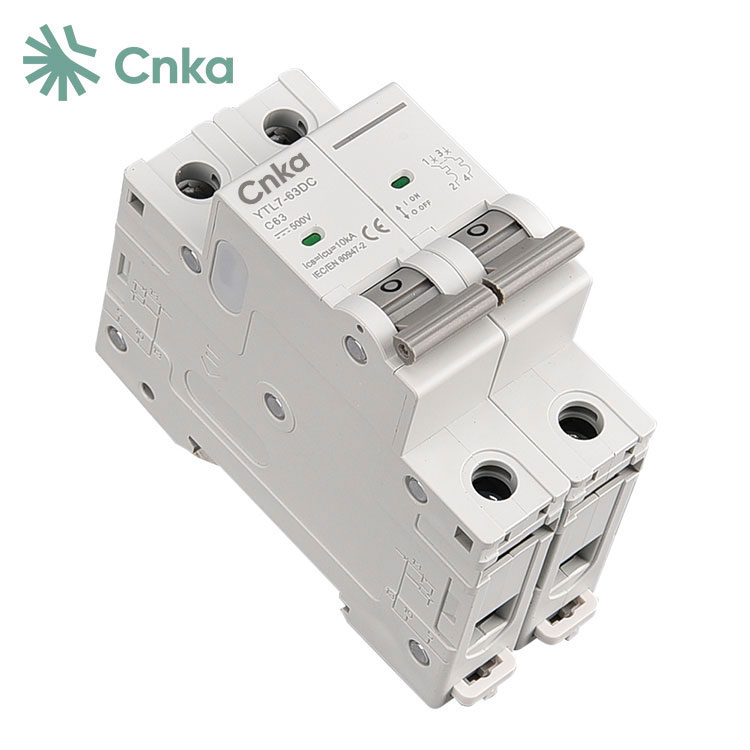

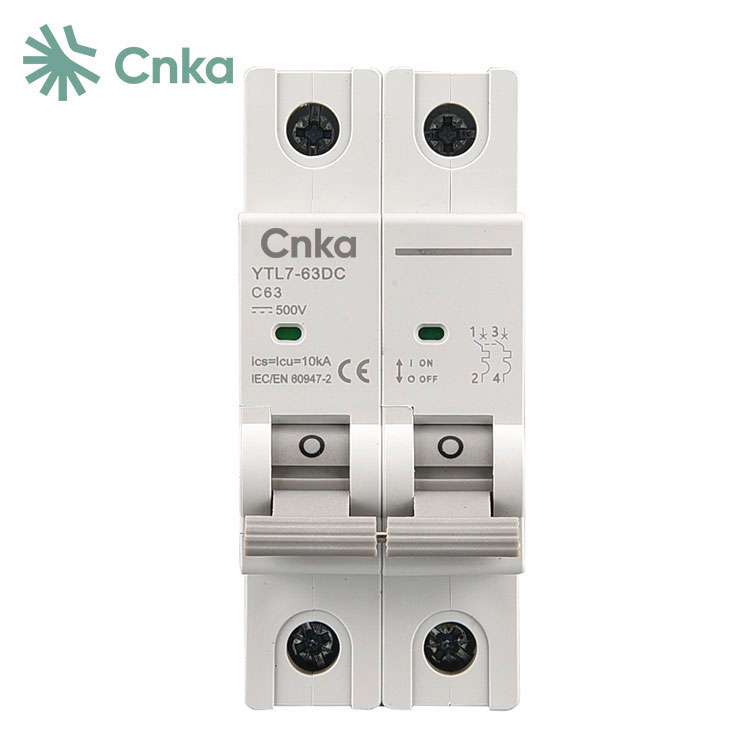

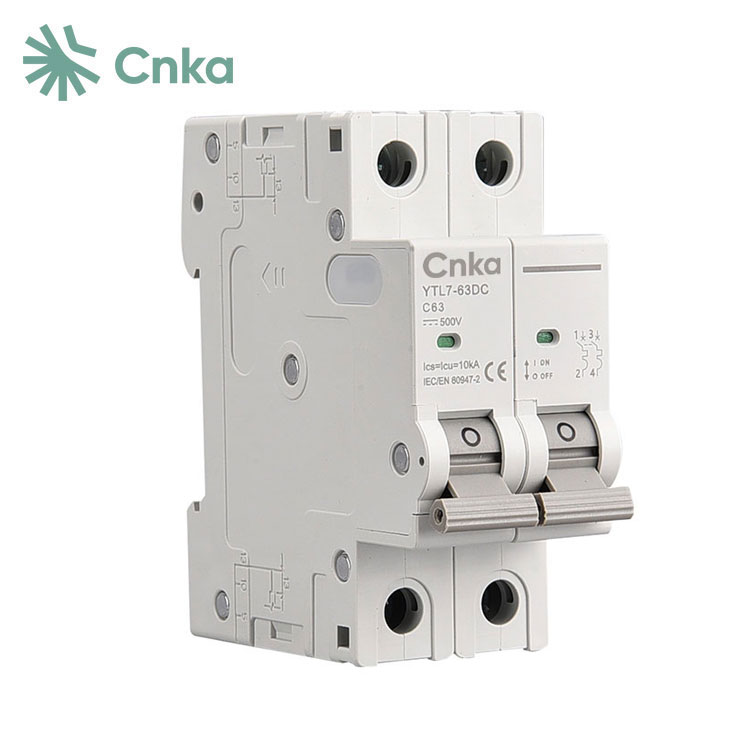

CNKA est spécialisé dans la fabrication de disjoncteurs DC pour panneaux solaires en Chine. Nos produits comprennent des composants essentiels tels que le boîtier, le mécanisme de fonctionnement, la protection contre les surcharges thermiques, le déclenchement électromagnétique, le système de contact et le système d'arc.
Nos disjoncteurs sont spécialement conçus pour offrir une protection efficace contre les surcharges et les courts-circuits. L'ajout d'un puissant système d'arc à aimant permanent améliore encore la capacité de court-circuit du produit, atteignant jusqu'à 6KA.
|
modèle du produit |
|
NBL7-63 |
||
|---|---|---|---|---|
|
Pôle |
|
1 pièce |
2P |
4P |
|
Courant de trame |
|
63A |
||
|
Courant nominal |
Dans |
6,10,16,20,25,32,40,50,63A |
||
|
Tension de fonctionnement nominale |
Ue(DC) |
300V |
500/600/1000V |
1000V |
|
Tension d'isolation nominale |
Interface utilisateur |
1200V |
||
|
Tension de tenue aux impulsions nominale |
Ump |
6kV |
||
|
Capacité de coupure |
ICU |
6KA |
||
|
Caractéristique de déclenchement |
|
C |
||
|
Type de déclenchement |
|
Thermique Magnétique |
||
|
Durée de vie électrique |
Réel |
500 cycles (cadre 63A) |
||
|
Standard |
300 cycles |
|||
|
Durée de vie mécanique |
Réel |
10 000 cycles (cadre 63A) |
||
|
Standard |
9700 cycles |
|||
|
Catégorie de surtension |
|
|
||
|
Degré de pollution |
|
3 |
||
|
Protection contre les intrusions |
|
Port de câblage IP40 IP20 |
||
|
Résistance à l'humidité et à la chaleur |
|
Classe 2 |
||
|
Capacité du terminal |
|
2,5x35mm2 |
||
|
Couple de fixation des bornes |
|
2,0 ℃ 3,5 Nm |
||
|
Température ambiante |
|
-30 ℃ ~ + 70 ℃ |
||
|
Température de stockage |
|
-40 ℃ ~ + 85 ℃ |
||
|
Méthode d'installation |
|
DEPUIS |
||
|
Standard |
|
EC60947-2 |
||
1. Assurez-vous d'une polarité correcte pendant le câblage, avec l'alimentation entrant par le haut et sortant par le bas grâce à notre conception d'entrée.
2. L'installation facile réduit l'utilisation du câble.
3. Protège efficacement les charges résistives et inductives à faible courant d'appel (5 à 10 fois In).
4. Convient aux maisons, aux bureaux, à la construction et à un usage industriel.
1. indication visuelle claire avec des voyants rouges et verts pour l'état du commutateur.
2. Poignée Double épaissie pour une durabilité et une facilité d'utilisation améliorées.
Le matériau ignifuge 3.PC assure une résistance aux températures élevées, empêche la déformation, offre une apparence lisse, une durabilité et de bonnes performances anti-âge.
4. Conception de refroidissement supérieure pour une dissipation thermique efficace, réduisant la surchauffe du disjoncteur et les défauts associés.
