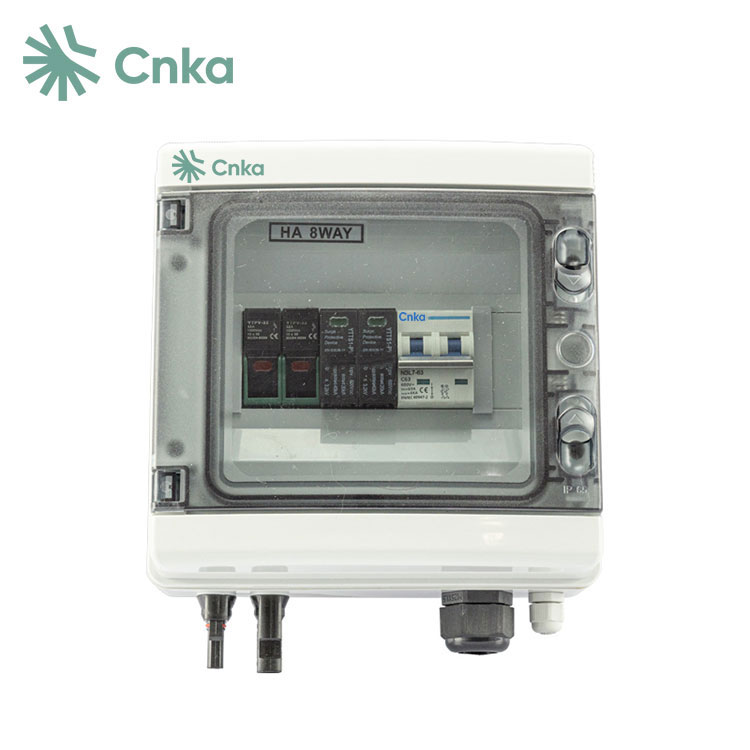

A Boîte de combinaison PVest un composant essentiel des systèmes solaires photovoltaïques, centralisant plusieurs chaînes de panneaux solaires en une seule sortie pour simplifier la gestion du système et améliorer la sécurité opérationnelle. Cet article examine la structure technique, les paramètres clés, les directives d'installation et les applications pratiques des boîtiers de combinaison photovoltaïque. Il vise à fournir une compréhension claire aux ingénieurs, aux concepteurs de systèmes et aux chefs de projet pour optimiser efficacement les systèmes d'énergie solaire tout en minimisant les risques et les efforts de maintenance.
Un boîtier de combinaison PV agit comme une plate-forme centralisée dans les systèmes photovoltaïques, combinant plusieurs chaînes de panneaux solaires en une seule sortie pour la connexion à l'onduleur. En intégrant des fusibles, des dispositifs de protection contre les surtensions et des capacités de surveillance, il garantit la sécurité opérationnelle, réduit la complexité du câblage et permet un dépannage efficace. Il joue un rôle essentiel dans les projets solaires commerciaux et utilitaires, dans l'équilibrage des performances du système et dans la protection contre les défauts électriques.
Les boîtiers de combinaison photovoltaïques modernes sont conçus pour durer, avec des boîtiers IP protégeant les composants internes des risques environnementaux tels que la poussière, l'humidité et l'exposition aux UV. Ils sont compatibles avec diverses configurations de chaînes et prennent en charge des installations solaires évolutives.
Un boîtier de combinaison photovoltaïque typique comprend les composants clés suivants, chacun remplissant une fonction spécifique pour maintenir l'intégrité électrique et la fiabilité du système :
La disposition structurelle est conçue pour faciliter la dissipation thermique, minimiser les pertes électriques et garantir une maintenance facile. Un espacement approprié entre les composants empêche la surchauffe et permet le remplacement en toute sécurité des fusibles ou des dispositifs de surtension sans perturber le fonctionnement du système.
Comprendre les paramètres techniques d’un PV Combiner Box est essentiel pour la conception du système et la conformité en matière de sécurité. Le tableau suivant résume les spécifications typiques :
| Paramètre | Gamme de spécifications |
|---|---|
| Nombre de chaînes | 4-24 |
| Tension d'entrée maximale | 1 000 V à 1 500 V CC |
| Courant nominal | 10 A à 63 A par chaîne |
| Protection contre les surtensions | 20 kA à 40 kA |
| Évaluation du boîtier | IP65–IP66 |
| Température de fonctionnement | -25°C à +60°C |
| Matériel | Aluminium thermolaqué / Acier inoxydable |
Ces paramètres garantissent un fonctionnement fiable dans divers climats et permettent une intégration sûre dans les systèmes solaires commerciaux et utilitaires.
Les boîtiers de combinaison photovoltaïque sont largement utilisés dans diverses installations solaires, chacune avec des considérations d'intégration spécifiques :
Leur conception modulaire et leur configuration d'entrée flexible les rendent adaptables à différentes topologies de système, réduisant ainsi le câblage global et simplifiant la surveillance et la détection des défauts.
L'installation correcte d'un boîtier de combinaison photovoltaïque est cruciale pour la sécurité et les performances du système. Les principales considérations comprennent :
Le respect de ces bonnes pratiques garantit une fiabilité à long terme, réduit les temps d'arrêt et améliore la sécurité des systèmes solaires de haute puissance.
Q : Combien de chaînes un boîtier de combinaison photovoltaïque peut-il généralement prendre en charge ?
R : Les boîtiers de combinaison PV standard prennent en charge entre 4 et 24 chaînes, selon les spécifications du modèle. Des numéros de chaîne plus élevés sont disponibles pour les projets à grande échelle avec des baies plus grandes.
Q : Quelles protections sont intégrées dans un PV Combiner Box ?
R : Les boîtiers de combinaison photovoltaïque intègrent des fusibles ou des disjoncteurs au niveau des chaînes, des dispositifs de protection contre les surtensions et des interfaces de mise à la terre pour protéger contre les surintensités, les pics de tension et les défauts électriques potentiels.
Q : Les boîtiers de combinaison photovoltaïque peuvent-ils être installés à l’extérieur ?
R : Oui. La plupart des modèles sont enfermés dans des boîtiers classés IP65 à IP66, offrant une protection contre la poussière et l'eau adaptée aux environnements extérieurs et aux conditions météorologiques extrêmes.
Les boîtiers de combinaison photovoltaïque sont essentiels au fonctionnement efficace et sûr du système d'énergie solaire, centralisant plusieurs chaînes et fournissant des capacités de protection et de surveillance critiques. Une conception, une installation et une sélection de paramètres appropriées garantissent une fiabilité à long terme et une production d'énergie optimisée.
CNKApropose une large gamme de boîtiers de combinaison photovoltaïques conçus pour les projets solaires commerciaux et utilitaires, combinant des matériaux durables, des configurations flexibles et des fonctionnalités de sécurité intégrées. Pour plus d'informations ou pour discuter de la configuration système requise,Contactez-nouspour recevoir des conseils et un accompagnement personnalisés pour vos installations solaires.
