Connecteurs de câbles pour panneaux solaires

CNKA Connecteurs de câbles pour panneaux solaires Présentation

Fournisseurs chinois CNKA propose des connecteurs de câbles pour panneaux solaires fabriqués en Chine qui sont entièrement compatibles avec les systèmes photovoltaïques 1 500 V. Ces connecteurs sont divisés en deux parties : l'extrémité ligne et l'extrémité carte. Généralement, lorsque nous faisons référence aux connecteurs de câbles de panneaux solaires, nous entendons les connecteurs d'extrémité de ligne. Ils sont constitués de pièces métalliques et de pièces isolantes. Le terme MC signifie Multi-Contact, tandis que le chiffre 4 indique le diamètre du noyau métallique.

Connecteurs de câble de panneau solaire CNKA Paramètre (Spécification)

Exigences de performances des connecteurs de câbles pour panneaux solaires CNKA

1  Les connecteurs photovoltaïques doivent garantir une excellente conductivité, avec une résistance de contact ne dépassant pas 0,35 milliohms.

2  Ils doivent offrir une sécurité suffisante pour protéger les composants des cellules solaires. Compte tenu des environnements et des climats souvent difficiles dans lesquels fonctionnent les équipements d’énergie solaire, les connecteurs doivent être étanches, résistants aux températures élevées, anticorrosifs et offrir une isolation élevée. Ils doivent atteindre un niveau de protection IP68.

3  La structure des connecteurs solaires doit être ferme et fiable, avec des connecteurs mâles et femelles qui, lorsqu'ils sont correctement insérés, doivent présenter une force de connexion d'au moins 80 N. Pour un câble de 4 mm², le connecteur MC4 ne doit pas dépasser une température maximale de 105°C tout en véhiculant un courant de 39A. Le connecteur MC4/H4, un connecteur mâle et femelle unipolaire, offre des avantages tels qu'une excellente étanchéité, une insertion pratique et une facilité d'entretien et de réparation.

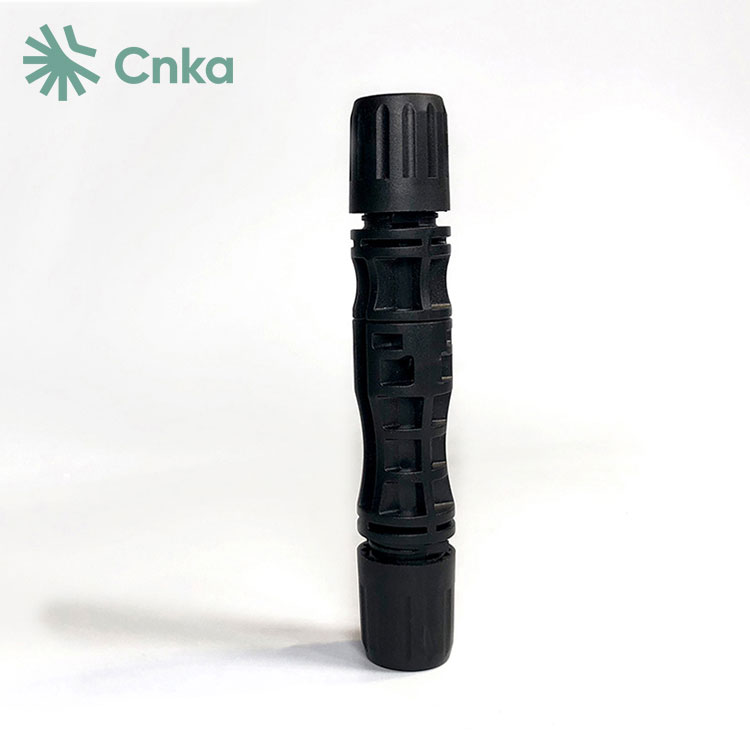

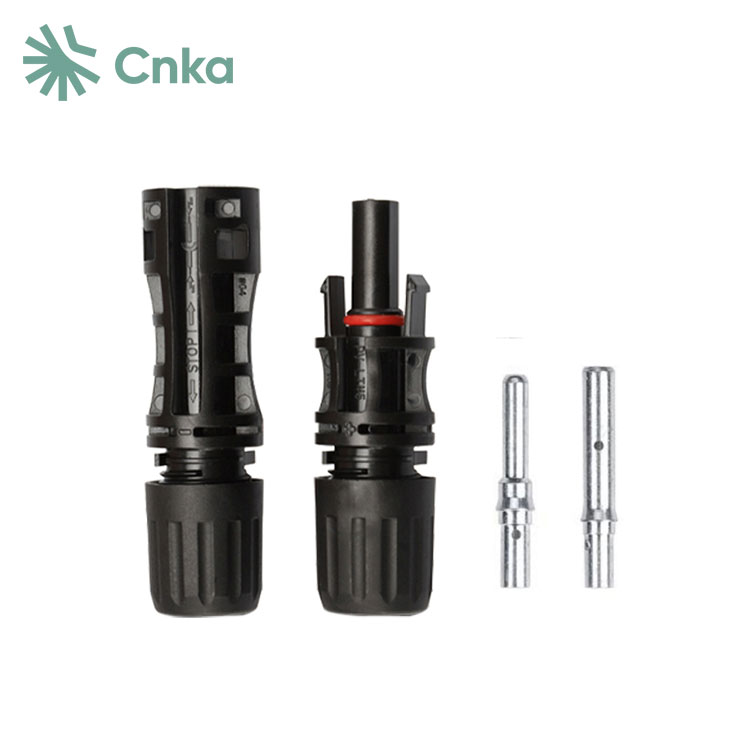

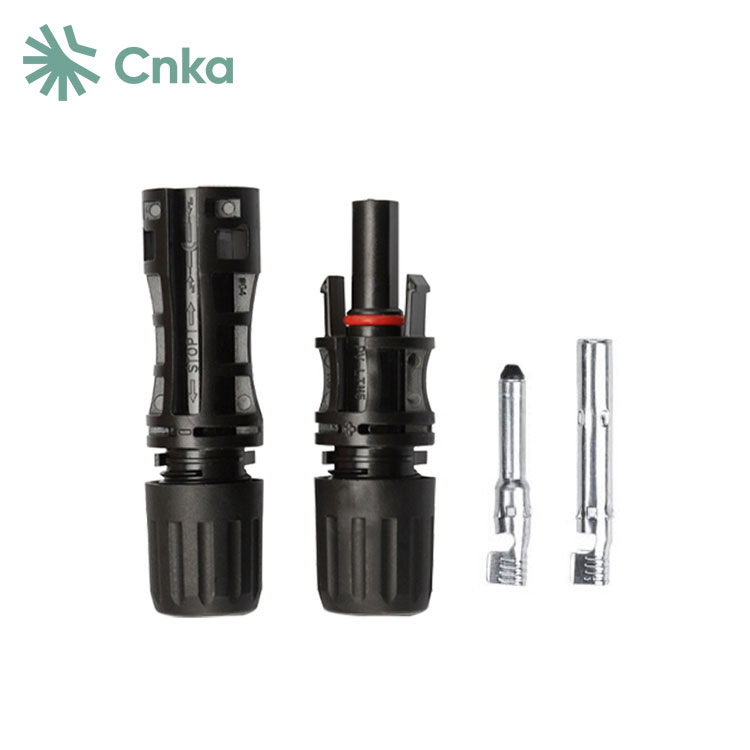

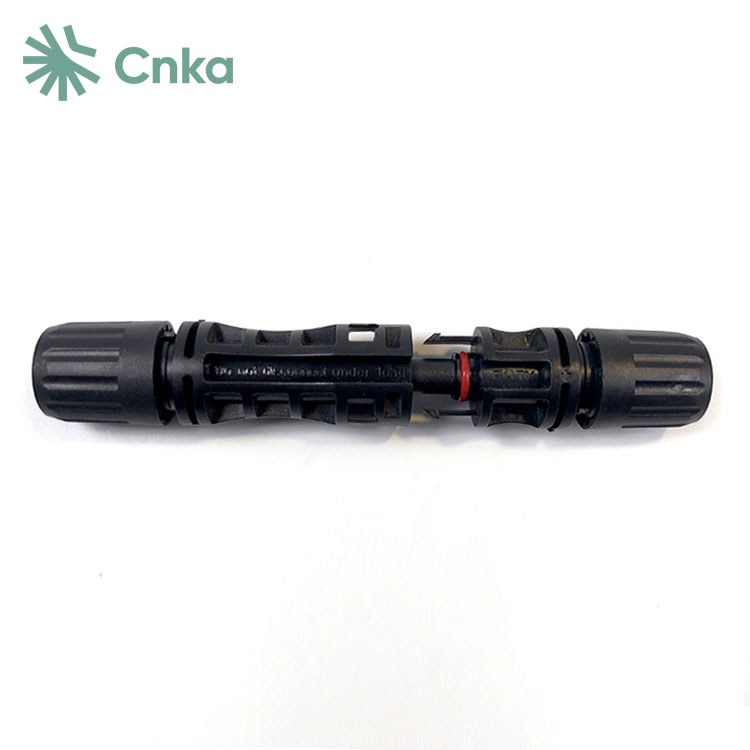

Connecteurs de câble de panneau solaire CNKA Détails

Connecteurs de câbles pour panneaux solaires CNKA Dimensions et câblage

Connecteurs de câbles de panneaux solaires CNKA Précautions d'installation

Lors de la sélection d’une fiche, il est essentiel de se concentrer sur la qualité du produit, notamment la taille et l’épaisseur du conducteur métallique interne, son élasticité et son revêtement pour garantir qu’il peut gérer des courants importants et maintenir un bon contact. La coque en plastique du bouchon doit avoir une surface lisse, sans fissures, et l'interface doit être bien scellée. Lors de l'installation, évitez d'exposer les connecteurs des composants à la lumière du soleil et à la pluie pour éviter le vieillissement, la corrosion interne, l'augmentation de la résistance de contact et l'inflammation potentielle, qui peuvent tous réduire l'efficacité du système ou provoquer des risques d'incendie.

L'installation et le sertissage des connecteurs photovoltaïques sont critiques. Des outils de sertissage professionnels doivent être utilisés et le personnel d'installation technique doit recevoir une formation appropriée sur les opérations de sertissage avant de commencer la construction de centrales photovoltaïques.
