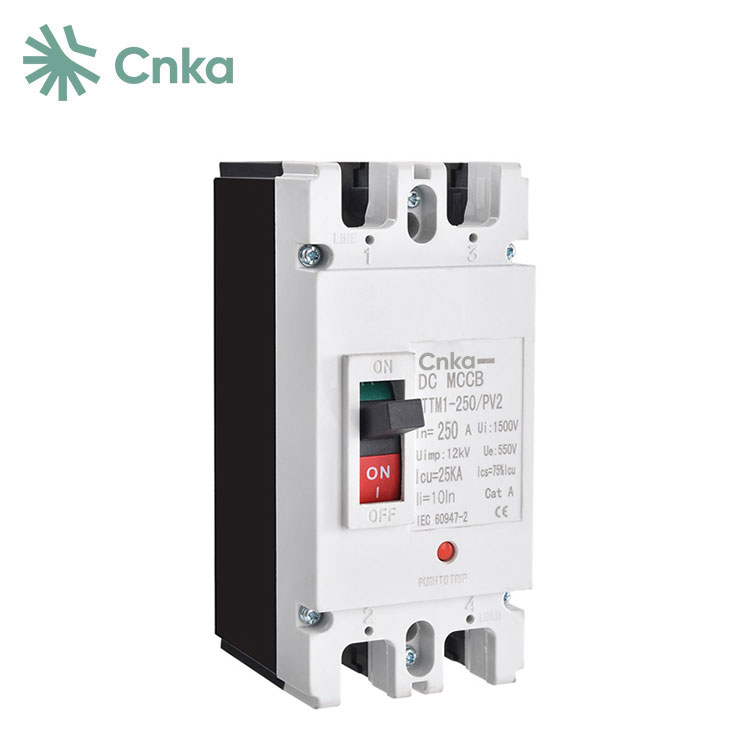

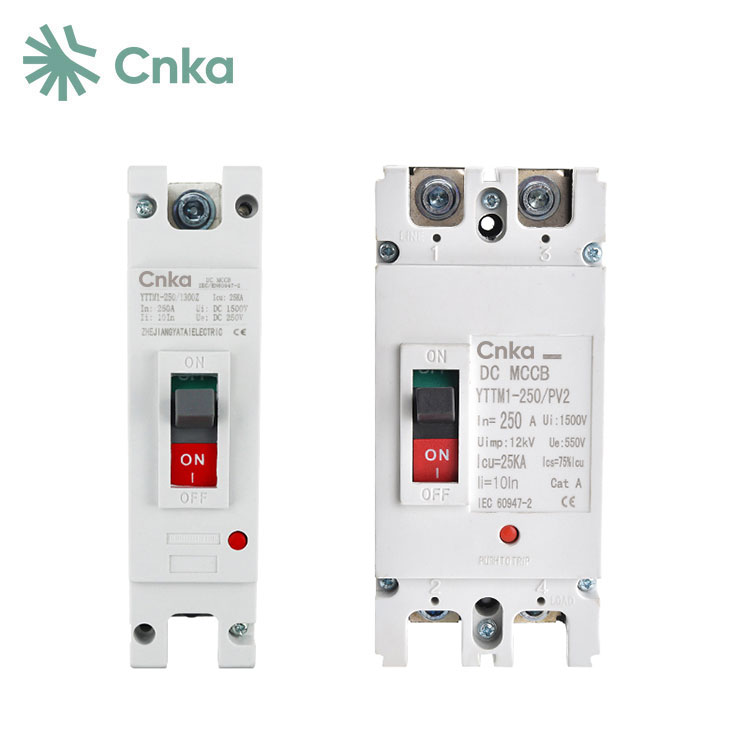

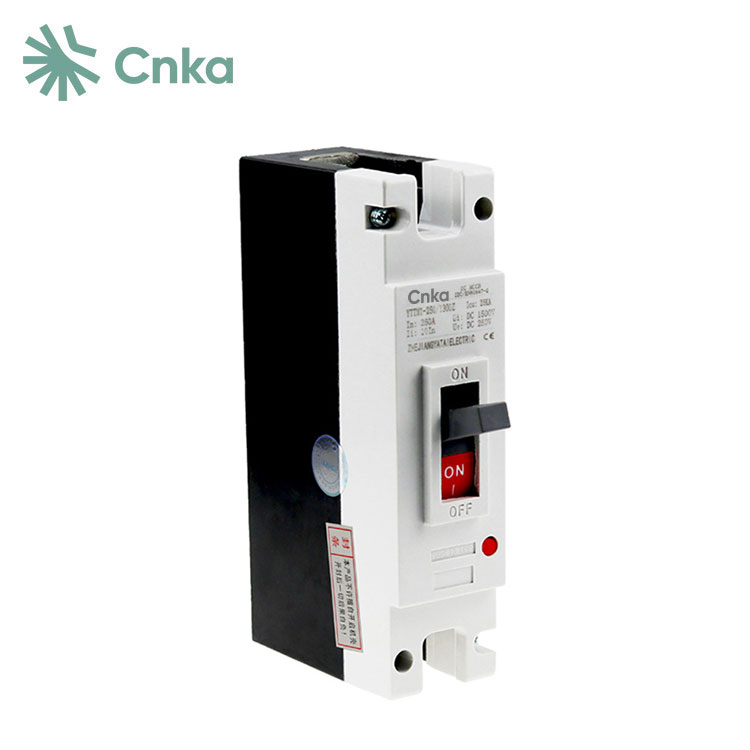

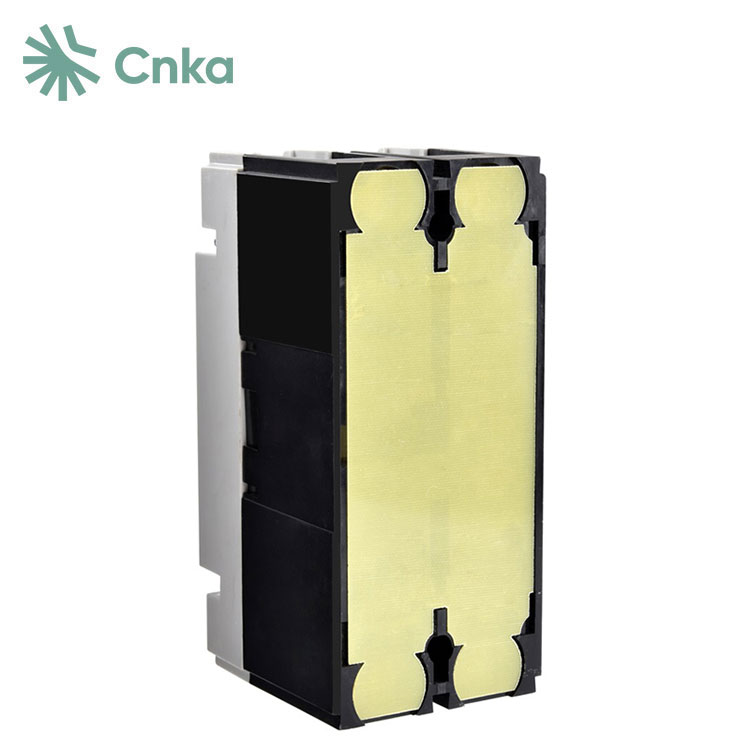

Le MCCB (disjoncteur à boîtier moulé) personnalisé 200 A CC de CNKA provenant de fournisseurs chinois représente une mise à niveau avancée de la technologie des disjoncteurs, combinant les meilleures pratiques mondiales avec des fonctionnalités sur mesure pour les marchés nationaux et internationaux. Avec une tension d'isolation atteignant 1 000 V, il est idéal pour les systèmes de distribution évalués entre 10 A et 630 A. Ce MCCB joue un rôle crucial dans la distribution d'énergie, la protection des circuits contre les surcharges, les courts-circuits et les conditions de sous-tension dans les équipements électriques. Il offre également une protection essentielle du moteur contre les problèmes de démarrage et les surcharges, garantissant ainsi la conformité aux normes de gestion de la qualité ISO et TS.
|
DONNÉES TECHNIQUES |
|||||
|
Taper |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
Pôle |
|
2P |
|
|
|
|
Courant nominal maximum |
|
125A |
250A |
400A |
630A |
|
Caractéristiques électriques |
|
|
|
|
|
|
Tension de fonctionnement nominale |
Ue |
500 V CC |
|
|
|
|
Courant nominal |
Dans un) |
63A,80A,100A,125A |
125A,160A,200A,250A |
315A |
500A |
|
Tension isolée nominale |
Interface utilisateur |
550 V CC |
|
350A |
630A |
|
Tension impulsionnelle nominale |
Ump |
8KV |
|
400A |
|
|
Tension de tenue à la fréquence de puissance 1 min |
|
3,8KV |
|
|
|
|
Capacité de rupture ultime |
ICU |
15 kA |
20 kA |
25 kA |
35 kA |
|
Capacité de coupure |
IC |
15 kA |
20 kA |
25 kA |
35 kA |
|
protection |
|
Type magnétique thermique |
|
|
|
|
Type de déclenchement |
|
|
|
|
|
|
Contrôle et indications |
|
Facultatif |
|
|
|
|
Manuel de contrôle |
Direct (à droite) |
Comme une option |
164,5 × 79,5 × 118 mm |
|
|
|
Étendu (ERH) |
Facultatif |
|
|
|
|
|
Mode MOD |
|
Facultatif |
|
|
|
|
Déclencheur shunt (SHT) |
|
Facultatif |
|
|
|
|
Libération auxiliaire |
|
Oui |
|
|
|
|
Couvercle d'extrémité de borne |
|
Oui |
|
|
|
|
Barrières interphases |
|
|
|
|
|
|
Durée de vie/cycle de fonctionnement |
|
|
|
|
|
|
Mécanique |
|
10000 |
|
|
|
|
Électrique |
|
2000 |
|
|
|
|
Taille (L × L × H) |
|
150,5 × 64,5 × 119 mm |
|
|
|
|
Protection contre la pénétration |
|
Tous les côtés IP40, borne de connexion IP20 |
|
|
|
|
Environnement d'installation |
|
|
|
|
|
|
Se conformer à |
|
CEI60947-2/GB14048.2 |
|
|
|
|
Température de stockage |
|
-40 ℃ ~ + 85 ℃ |
|
|
|
1 Ce disjoncteur offre à la fois des fonctions de protection contre les surcharges et de protection contre les courts-circuits.
2 Il présente une taille compacte, une capacité de coupure élevée et une réponse rapide.
3 Il peut fonctionner de manière fiable à des températures ambiantes allant de -25°C à +70°C, avec une température moyenne quotidienne ne dépassant pas +35°C.
4 Il convient aux environnements où l'humidité relative à la température la plus élevée ne dépasse pas 50 %, et à des températures plus basses, la température minimale moyenne mensuelle pour les tests d'humidité ne doit pas être supérieure à +25 °C, avec une humidité relative moyenne ne dépassant pas 90 °C. %.
Q : Êtes-vous disposé à utiliser notre logo ?
R : Si vous répondez aux exigences de quantité minimale, nous soutenons pleinement la poursuite des accords OEM.
Q : Quel rôle jouent les dispositifs de protection contre les surtensions dans les systèmes photovoltaïques ?
R : Pour protéger les installations photovoltaïques résidentielles et à grande échelle, le respect de normes de conception précises est crucial. L'installation de parafoudres et de dispositifs de protection contre les surtensions (SPD) est essentielle pour protéger le système de manière préventive et atténuer les surtensions potentielles.
