CNKA est une entreprise professionnelle spécialisée dans la recherche, le développement et la production d'applications DC Mcb For Solar en gros dans l'industrie photovoltaïque. Notre gamme de produits comprend des disjoncteurs photovoltaïques dédiés, des boîtiers de combinaison photovoltaïques AC/DC, des armoires de distribution, des armoires photovoltaïques connectées au réseau à grande échelle, des boîtiers connectés au réseau et des systèmes de protection contre la foudre photovoltaïque. Ces produits sont largement utilisés dans les nouveaux systèmes de distribution d'énergie connectés au réseau. Ils sont connus pour leur installation facile, leur fiabilité robuste et leurs certifications complètes, ce qui les rend très appréciés et approuvés par les clients du monde entier.

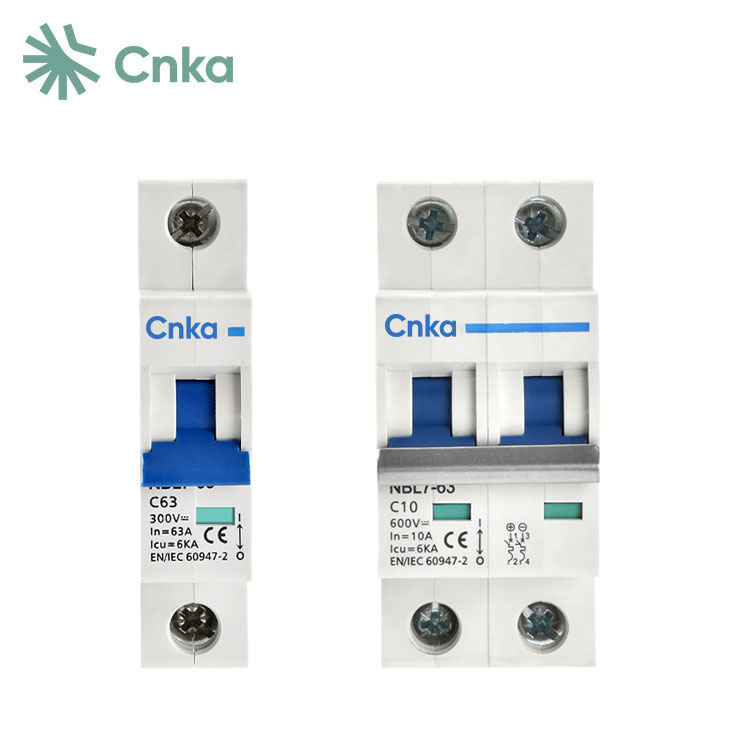

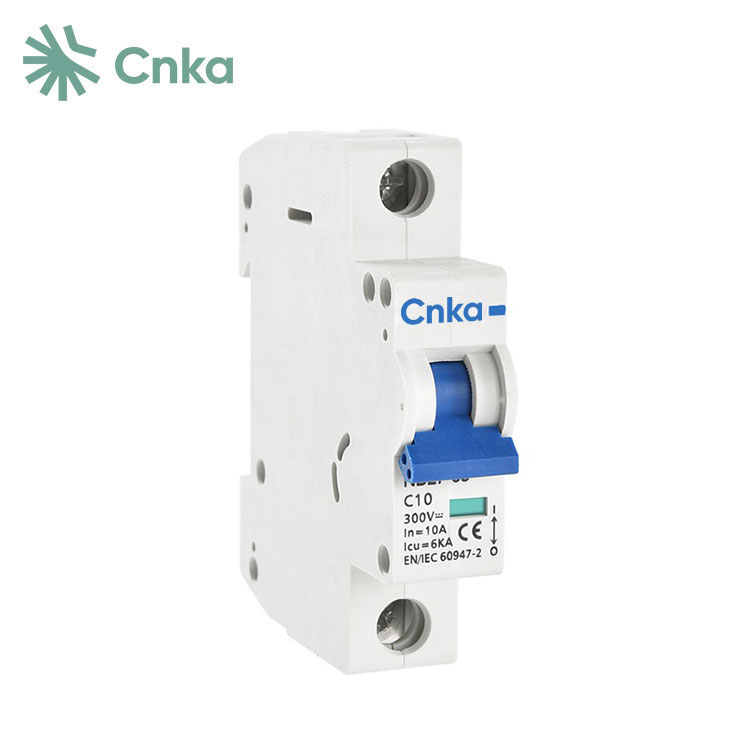

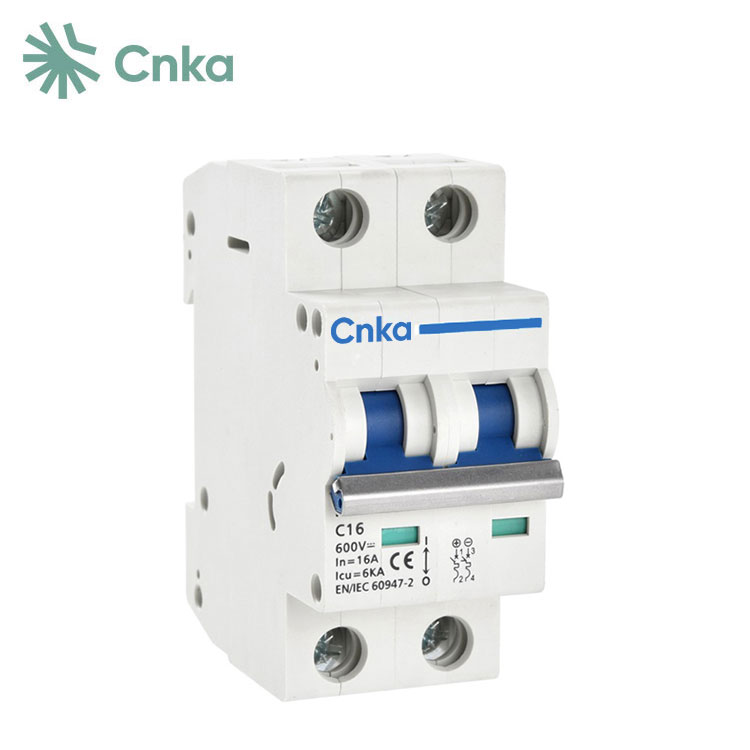

CNKA DC MCB pour les fournisseurs solaires en Chine est conçu pour les circuits DC, avec une tension nominale de 1 000 V et un courant nominal maximum de 63 A, offrant une protection contre les surcharges et les courts-circuits. De plus, cet appareil convient au fonctionnement intermittent dans les applications CC basse fréquence, telles que les systèmes de communication et photovoltaïques.
CNKA dc mcb pour paramètre solaire (spécification)
Modèle de produit
NBL7-63
Pôle
1P
2P
4P
Courant de trame
63A
Courant nominal
Dans
6,10,16,20,25,32,40,50,63A
Tension de fonctionnement nominale
Ue(DC)
300V
500/600/1000V
1000V
Tension d'isolation nominale
Interface utilisateur
1200V
Tension de tenue aux impulsions nominale
Ump
6kV
Capacité de coupure
ICU
6KA
Caractéristique de déclenchement
C
Type de déclenchement
Thermique Magnétique
Durée de vie électrique
Réel
500 cycles (cadre 63A)
Standard
300 cycles
Durée de vie mécanique
Réel
10 000 cycles (cadre 63A)
Standard
9700 cycles
Catégorie de surtension
I
Degré de pollution
3
Protection contre la pénétration
Port de câblage IP40 IP20
Résistance à l'humidité et à la chaleur
Classe 2
Capacité du terminal
2,5x35mm2
Couple de fixation des bornes
2,0℃3,5Nm
Température ambiante
-30 ℃~~+70 ℃
Température de stockage
-40 ℃ ~ + 85 ℃
Méthode d'installation
DEPUIS
Standard
CEI60947-2
CNKA DC MCCB pour l'énergie solaire
1 Le boîtier est fabriqué à partir d'un matériau thermoplastique, enfermant complètement les ports de connexion, offrant résistance aux chocs et recyclabilité.
2 Doté de la conception traditionnelle du terminal tunnel en forme de U, garantissant des connexions sécurisées et fiables, maximisant la sécurité.
3 Le système de circulation d'air exclusif abaisse efficacement les températures entre les disjoncteurs adjacents, améliorant ainsi la sécurité des circuits.
4 La poignée de sécurité intègre une conception classique et ergonomique pour un fonctionnement simple, pratique et fiable.

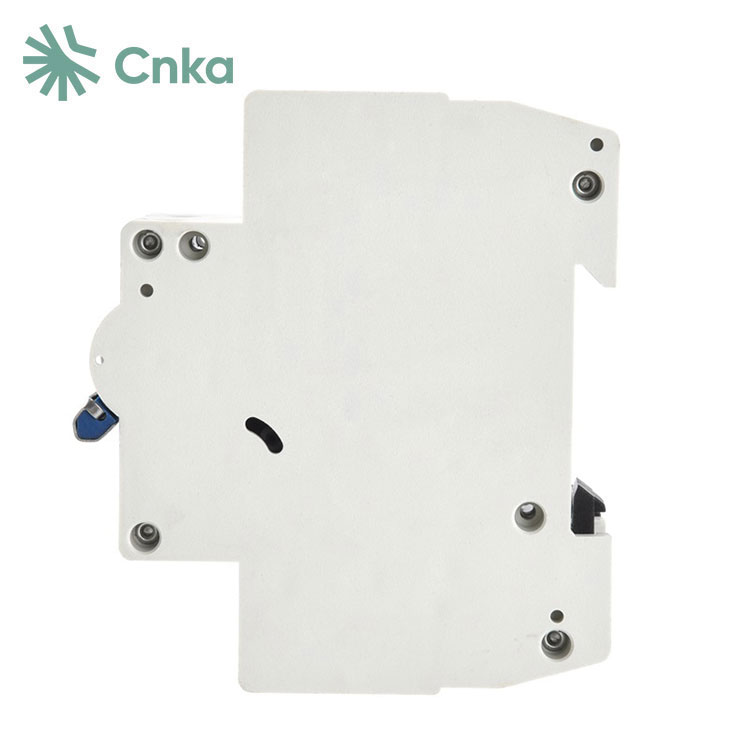

CNKA dc mcb pour les détails solaires
1 Des voyants rouges et verts clairs sont visibles.
2 La poignée est renforcée pour une prise en main sûre.
3 Les matériaux ignifuges PC améliorent considérablement la sécurité.
4 Les bouches de refroidissement supérieures sont conçues pour améliorer l'efficacité de la dissipation de la chaleur.
CNKA dc mcb pour solaire Dimensions et câblage
CNKA dc mcb pour conditions de travail solaires
1 Le site d'installation ne doit pas dépasser une altitude de 2 000 mètres au-dessus du niveau de la mer.
2 L'humidité relative sur le site d'installation ne doit pas dépasser 50 % à une température maximale de 40 °C. À des températures plus basses, comme 20°C, l'humidité relative admissible peut atteindre jusqu'à 90 %.
3 Des précautions doivent être prises en cas de condensation occasionnelle résultant de changements de température.
4 Assurez-vous que le site d'installation est à l'abri de la pluie et de la neige.
5 Catégories d'installation : Le circuit principal du disjoncteur est classé dans la catégorie III, tandis que les circuits auxiliaires et de commande non connectés au circuit principal sont classés dans la catégorie II.
