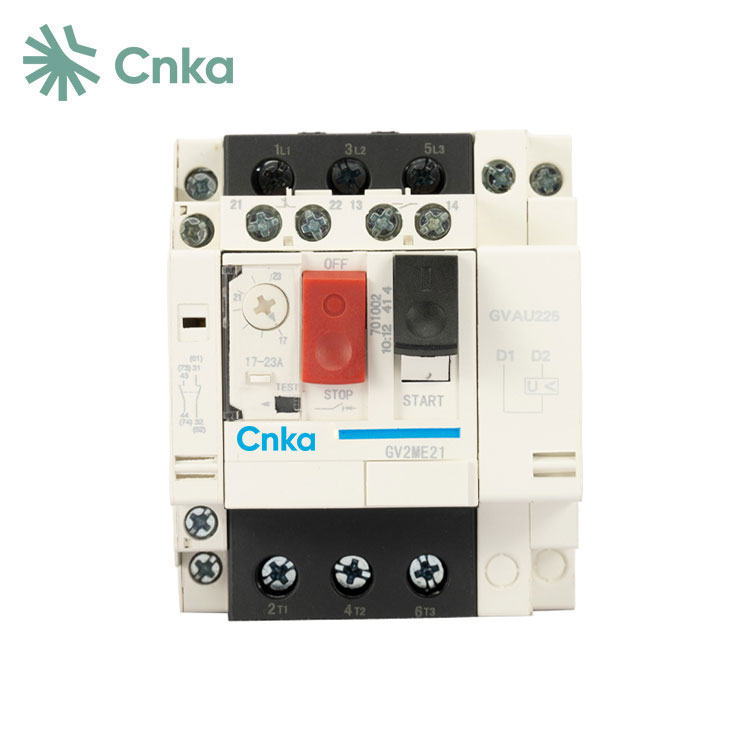

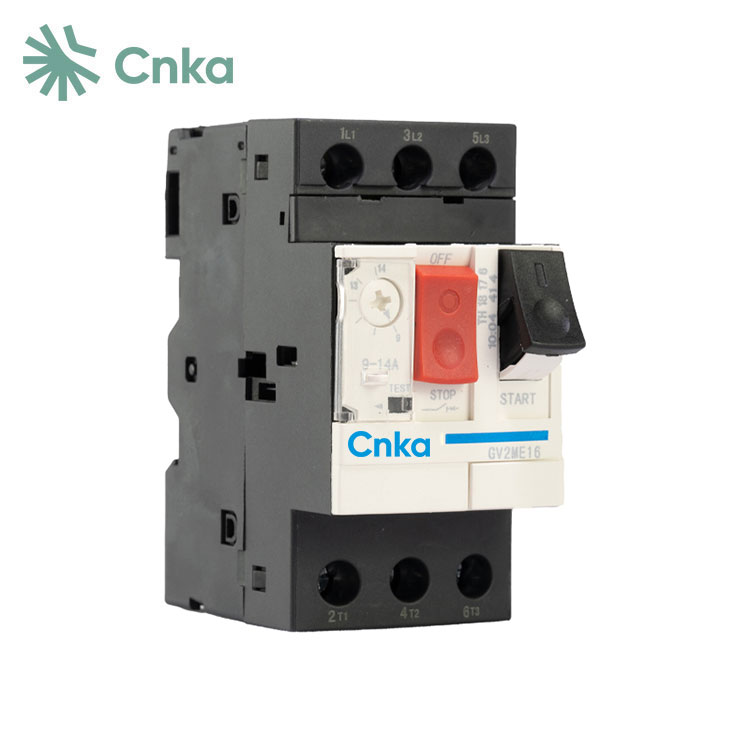

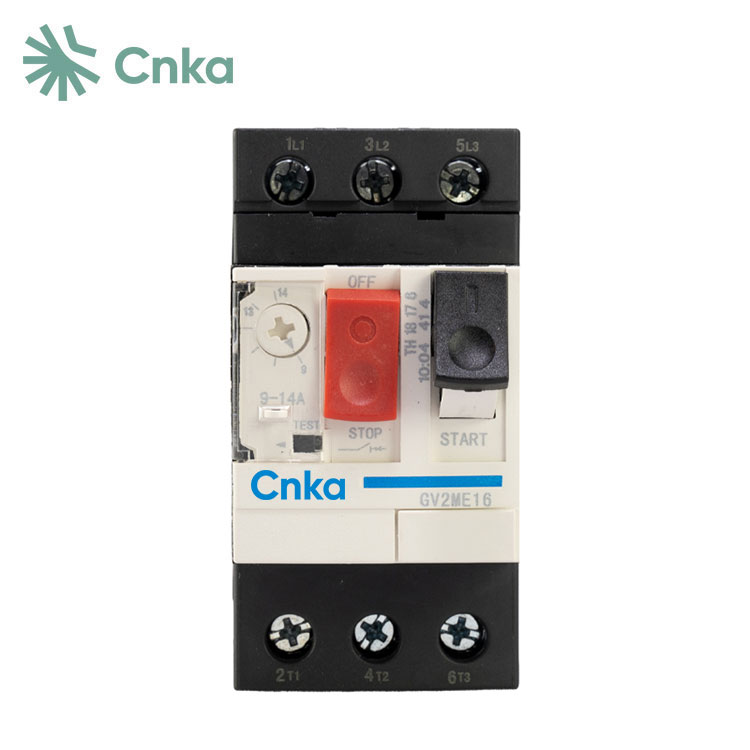

Les disjoncteurs électriques pour moteurs MPCB de China CNKA sont conçus pour les circuits CA avec des tensions allant jusqu'à 690 V et des courants allant jusqu'à 32 A. Ils assurent une protection contre les surcharges, les coupures de phase et les courts-circuits pour les moteurs asynchrones triphasés à cage d'écureuil et conviennent au contrôle de démarrage occasionnel. De plus, ces disjoncteurs peuvent être utilisés pour la protection des lignes de distribution, les commutations de charge peu fréquentes et comme isolateur.
|
Modèle |
Noté |
Paramètre |
Puissance nominale standard du moteur triphasé (kW) |
|||||
|
CA-3,50Hz/60Hz |
||||||||
|
230/240V |
400V |
415V |
440V |
500V |
690V |
|||
|
GV2ME01C |
0.16 |
0,1-0,16 |
|
|
|
|
|
|
|
GV2ME02C |
0.25 |
0,16-0,25 |
|
|
|
|
|
|
|
GV2ME03C |
0.4 |
0,25-0,4 |
|
|
|
|
|
|
|
GV2ME04C |
0.63 |
0,4-0,63 |
|
|
|
|
|
0.37 |
|
GV2ME05C |
1 |
0,63-1 |
|
|
|
0.37 |
0.37 |
0.55 |
|
GV2ME06C |
1.6 |
1-1.6 |
|
0.37 |
|
0.55 |
0.75 |
1.1 |
|
GV2ME07C |
2.5 |
1,6-2,5 |
0.37 |
0.75 |
0.75 |
1.1 |
1.1 |
1.5 |
|
GV2ME08C |
4 |
2,5-4 |
0.75 |
1.5 |
1.5 |
1.5 |
2.2 |
3 |
|
GV2ME10C |
6.3 |
4-6.3 |
1.1 |
2.2 |
2.2 |
3 |
3.7 |
4 |
|
GV2ME14C |
10 |
6-10 |
2.2 |
4 |
4 |
4 |
5.5 |
7.5 |
|
GV2ME16C |
14 |
9-14 |
3 |
5.5 |
5.5 |
7.5 |
7.5 |
9 |
|
GV2ME20C |
18 |
13-18 |
4 |
7.5 |
9 |
9 |
9 |
11 |
|
GV2ME21C |
23 |
17-23 |
5.5 |
11 |
11 |
|
11 |
15 |
|
GV2ME22C |
25 |
20-25 |
5.5 |
11 |
11 |
11 |
15 |
18.5 |
|
GV2ME32C |
32 |
24-32 |
7.5 |
15 |
15 |
15 |
18.5 |
25 |
1 L'appareil est livré avec divers modules, notamment des contacts auxiliaires latéraux et supérieurs, des contacts d'alarme, des protections contre les sous-tensions, des parallélistes de déclenchement et des suppresseurs de surtension, offrant de nombreux accessoires et des performances fiables.
2 Il dispose d'un mécanisme de simulation de déclenchement, permettant des tests et des simulations via la fonction de déclenchement TEST.
3 La technologie de marquage laser frontal garantit que les marquages sont clairs et durables.
4 Avec une structure à double point d'arrêt et des points d'arrêt à double contact, le produit supprime et disperse efficacement l'énergie de l'arc, améliorant ainsi les performances d'extinction de l'arc, améliorant la capacité de coupure, réduisant les pertes électriques de contact et prolongeant la durée de vie électrique du produit.
5 La conception modulaire offre une apparence attrayante, une taille compacte et comprend une protection contre la perte de phase et des fonctions de relais thermique intégrées, alliant fonctionnalité puissante et polyvalence.
6 Les interrupteurs et contacteurs peuvent être intégrés aux démarreurs de moteur pour une flexibilité accrue.
