CNKA, créée en 2008, possède une décennie d'expertise dans la fabrication de disjoncteurs à boîtier moulé (Molded Case Circuit Breaker DC Mccb). Nous nous engageons à livrer dans les délais en gérant méticuleusement nos plannings de production. Avant l'emballage, nous vous proposons un rapport de production détaillé pour vous tenir informé de l'avancement. De plus, lors de l’expédition, nous vous en informons rapidement et vous fournissons des photos de votre commande.
Disjoncteur à boîtier moulé CNKA DC mccb Introduction
Fournisseurs chinois CNKA propose des disjoncteurs à boîtier moulé en vrac (MCCB CC) qui conviennent aux circuits de réseau électrique CC, avec une plage de tension nominale de 250 V CC à 1 000 V CC et un courant nominal de 10 A à 1 250 A. Ces MCCB offrent une protection contre les surcharges à long retard et une protection instantanée contre les courts-circuits, ce qui les rend idéaux pour distribuer l'énergie électrique et protéger les lignes et les équipements électriques contre les surcharges, les courts-circuits et autres défauts. Le boîtier du disjoncteur est en matière plastique durable.
Disjoncteur à boîtier moulé CNKA, paramètre mccb cc (spécification)
DONNÉES TECHNIQUES
Taper
YTTM1-125/PV2
YTTM1-250/PV2
YTTM1-400
YTTM1-630
Pôle
2P
Courant nominal maximum
125A
250A
400A
630A
Caractéristiques électriques
Tension de fonctionnement nominale
Ue
500 V CC
Courant nominal
Dans(A)
63A,80A,100A,125A
125A,160A,200A,250A
315A
500A
Tension isolée nominale
Interface utilisateur
550 V CC
350A
630A
Tension impulsionnelle nominale
Ump
8KV
400A
Tension de tenue à la fréquence de puissance 1 min
3,8KV
Capacité de rupture ultime
ICU
15 kA
20 kA
25 kA
35 kA
Capacité de coupure
IC
15 kA
20 kA
25 kA
35 kA
Protection
Type magnétique thermique
Type de déclenchement
Contrôle et indication
Facultatif
Manuel de contrôle
Direct (à droite)
En option
164,5 × 79,5 × 118 mm
Étendu (ERH)
Facultatif
MOD de mode
Facultatif
Déclencheur shunt (SHT)
Facultatif
Libération auxiliaire
Oui
Couvercle d'extrémité de borne
Oui
Barrières interphases
Durée de vie/cycle de fonctionnement
Mécanique
10000
Électrique
2000
Taille (L × L × H)
150,5 × 64,5 × 119 mm
Protection contre la pénétration
Tous les côtés IP40, borne de connexion IP20
Environnement d'installation
Se conformer à
CEI60947-2/GB14048.2
Température de stockage
-40 ℃ ~ + 85 ℃
Disjoncteur à boîtier moulé CNKA DC MCCB
1. Le mécanisme de commande est doté de fonctions de fermeture et de rupture rapides.
2. Dans le système d'extinction d'arc par contact, les contacts dynamiques et statiques utilisent le principe des conducteurs parallèles. Les contacts statiques sont en forme de H et conçus pour se repousser, permettant une coupure rapide sous courant élevé. Des composants fabriqués à partir de matériaux hautement résistants à l'arc sont installés autour des contacts dynamiques et statiques pour faciliter une extinction rapide de l'arc.
3. La structure est compacte et le volume est petit.
4. Divers modèles, notamment les types thermomagnétique, à courant de fuite, à courant continu et intelligent, partagent des dimensions globales unifiées.
5. Les accessoires peuvent être installés indépendamment, permettant aux utilisateurs d'ouvrir facilement le couvercle des accessoires pour les installer ou les remplacer.
6. Un verrouillage mécanique et électrique peut être installé entre deux disjoncteurs.
7. L'opération est sûre et fiable avec un contournement nul ou court.
8. Facile à utiliser, permettant une installation sur site par les utilisateurs.

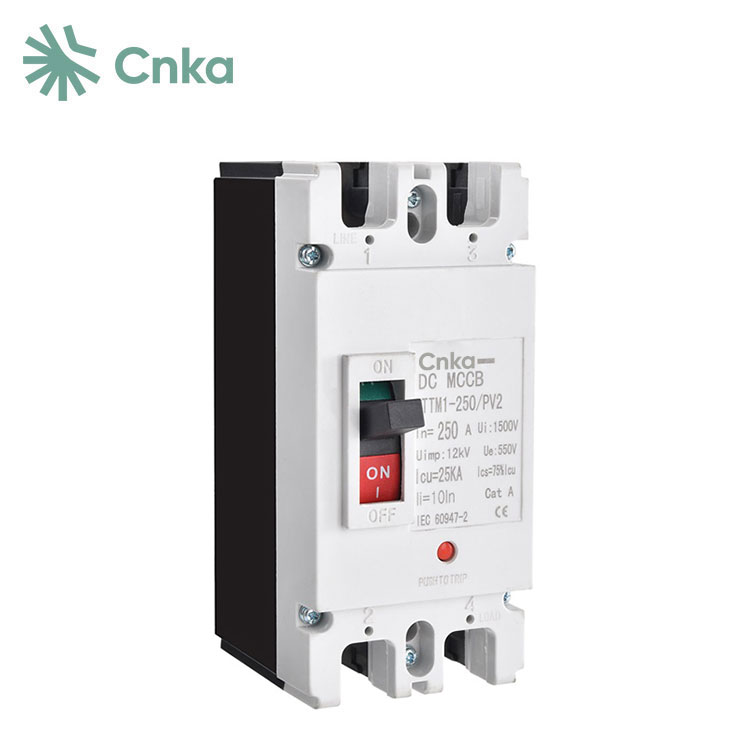

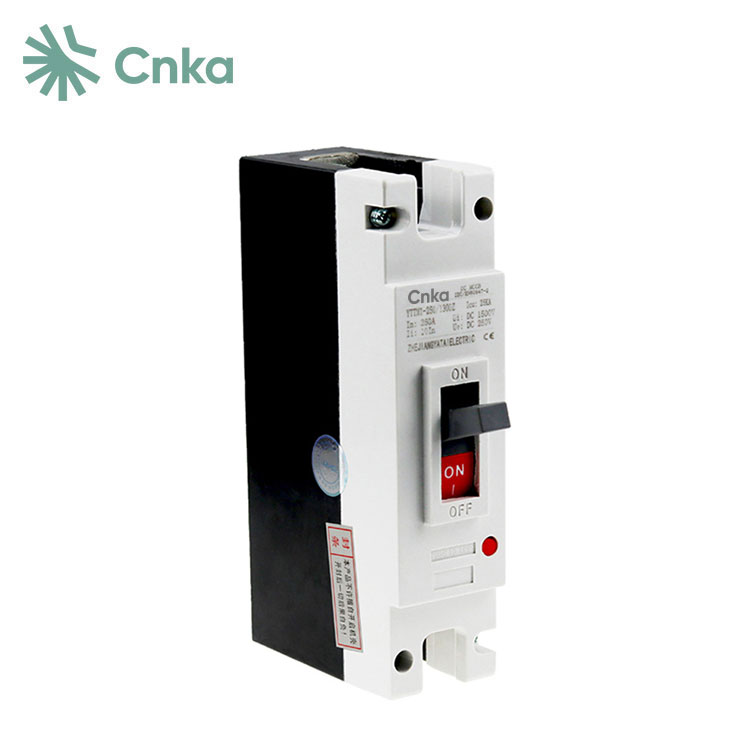

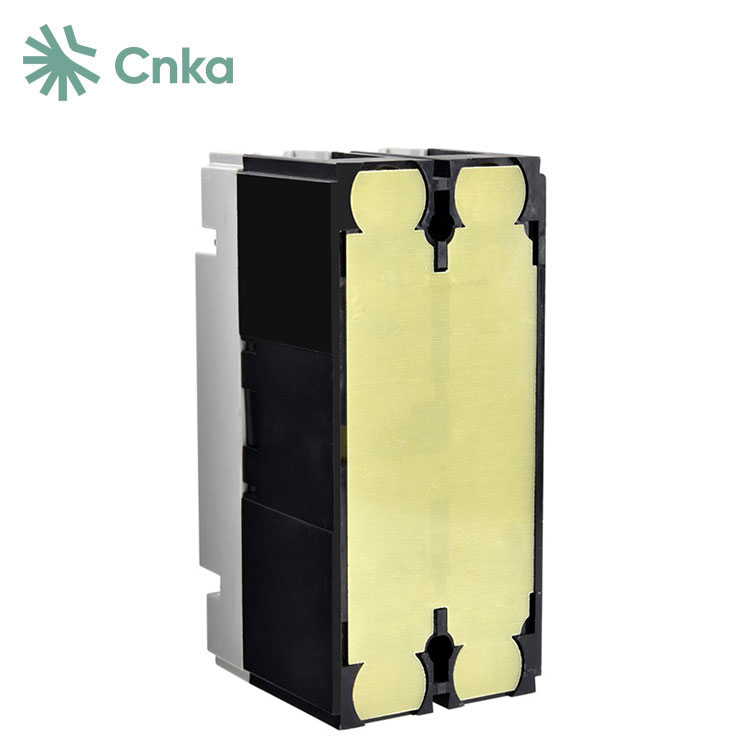

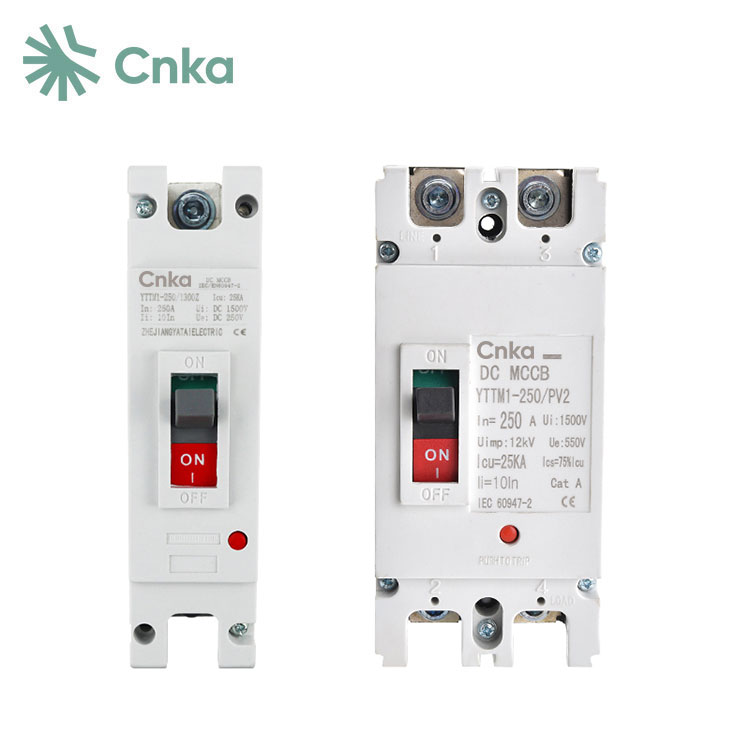

Disjoncteur à boîtier moulé CNKA DC MCCB Détails
Disjoncteur à boîtier moulé CNKA dc mccb Dimensions et câblage
Disjoncteur à boîtier moulé CNKA DC MCCB Application
Les disjoncteurs CC à boîtier moulé sont idéaux pour les circuits de réseau électrique CC avec des tensions nominales de 250 V CC à 1 000 V CC et des courants nominaux de 10 A à 1 250 A. Ces disjoncteurs sont dotés d'un mécanisme de commande qui réalise rapidement les fonctions de fermeture et de coupure. Leur structure compacte et leur petit volume les rendent très pratiques à utiliser.
