Commutateur d'isolateur solaire photovoltaïque

Interrupteur d'isolateur solaire photovoltaïque CNKA Présentation

China Factory CNKA propose des interrupteurs d'isolation solaire photovoltaïque à prix réduit fabriqués en Chine. Ces commutateurs sont spécialement conçus pour isoler les circuits CC, couramment utilisés dans les systèmes d'alimentation CC comme les centrales photovoltaïques. Ils aident à couper les arcs potentiels dans le circuit, évitant ainsi les accidents dangereux et garantissant un fonctionnement sûr.

Paramètre de commutateur d'isolateur solaire photovoltaïque CNKA (spécification)

Caractéristique du commutateur d'isolateur solaire photovoltaïque CNKA

1  Ce produit est spécialement conçu pour les applications CC, avec une plage de courant nominal de 16 à 32 ampères, ce qui le rend adapté à diverses utilisations.

2  Le produit prend en charge plusieurs méthodes d'installation et présente une conception modulaire pour une installation flexible.

3  Il comprend une conception autonettoyante aux chocs électriques pour réduire la résistance et la consommation d'énergie, prolongeant ainsi sa durée de vie.

4  Disponible en 2 à 4 pôles.

5  Le temps d'activation/désactivation maximum est inférieur à 5 ms.

6  Fabriqué à partir d'un matériau ignifuge UL94V-0 importé, adapté aux environnements d'application difficiles.

7  Conforme à diverses normes de certification internationales, notamment IEC, UL, TUV, CE, etc.

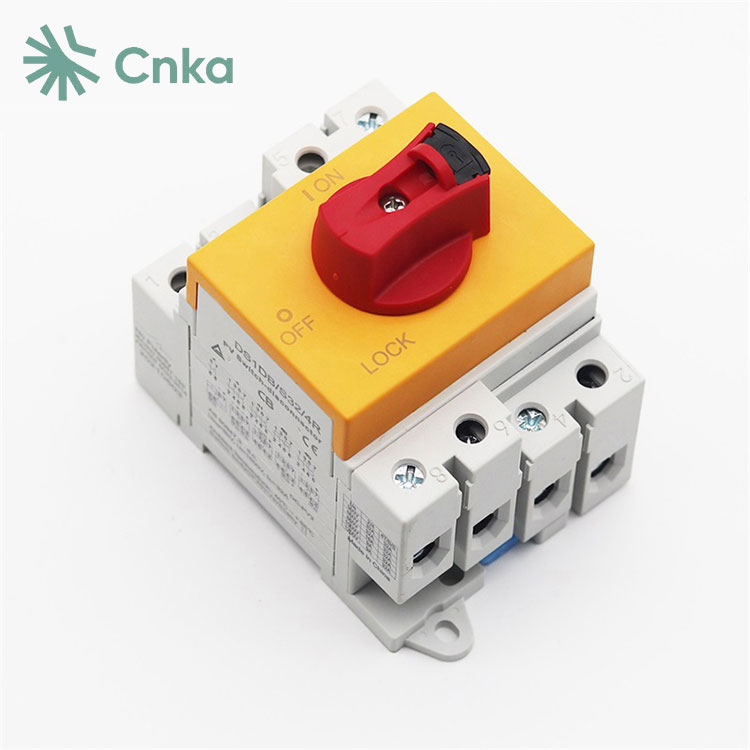

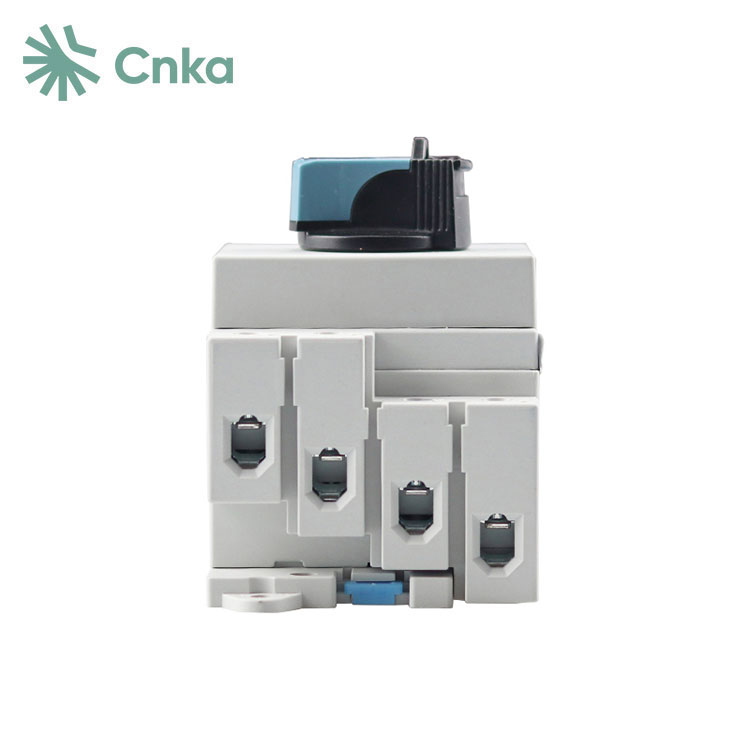

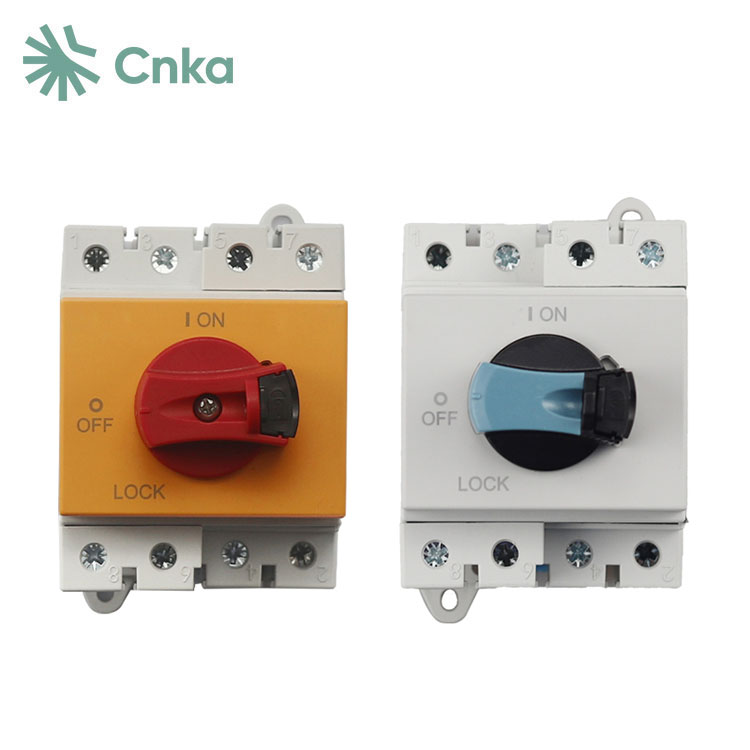

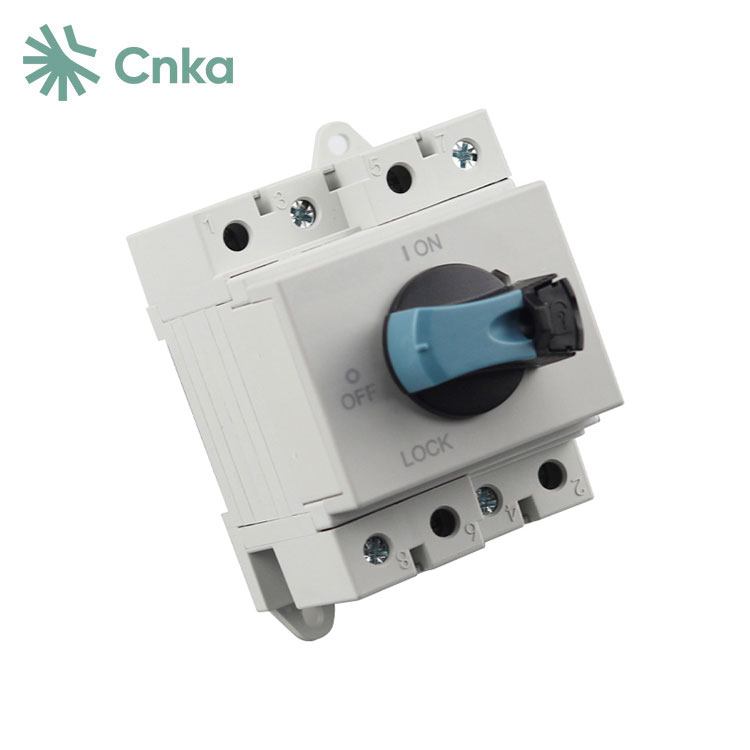

Détails du commutateur d'isolateur solaire photovoltaïque CNKA

Sectionneur solaire photovoltaïque CNKA Dimensions et câblage

Principe du commutateur d'isolateur solaire photovoltaïque CNKA

1  Si l'installateur ne déconnecte pas d'abord le câblage d'entrée du panneau de batterie et de l'onduleur, et ne branche pas ou ne débranche pas les bornes CC pendant l'installation du système photovoltaïque, l'alimentation CC peut pénétrer dans le côté CC de l'onduleur. Cela peut présenter un risque de choc électrique pour le personnel et peut également endommager l'onduleur et d'autres équipements en aval.

2  Dans les centrales photovoltaïques, les onduleurs sont des composants essentiels. Pour garantir une production continue d’énergie, les onduleurs ne disposent généralement pas d’un bouton marche/arrêt. Tant qu'il y a du soleil, même par temps pluvieux, les panneaux solaires produisent de l'électricité et l'onduleur fonctionne automatiquement. Cependant, cela peut créer des problèmes lors du remplacement ou de la réparation de l'onduleur. Bien que le côté CA puisse être déconnecté via le disjoncteur CA installé, le côté CC peut toujours être sous tension. Si l'onduleur ne peut pas isoler l'alimentation CC des panneaux solaires, il existe un risque de choc électrique et de dommages matériels.

3  Actuellement, la plupart des onduleurs sur le marché ne disposent pas d'une isolation électrique interne et peuvent permettre un reflux du côté CA vers le côté CC. Cela peut entraîner des risques de choc électrique lors de la maintenance si l'isolation physique de l'alimentation CC n'est pas réalisée.
