Fabricants chinois CNKA propose des dispositifs de protection contre les surtensions CA de type 2 à bas prix fabriqués en Chine, conçus pour protéger les appareils électroniques à courant alternatif contre les surtensions. Ce dispositif de protection contre les surtensions de niveau C est conforme aux normes CEI et GB et permet une sélection de spécifications basée sur différentes tensions d'alimentation.
|
Modèle de produit |
YTTS1-C40 |
||
|
Pôle |

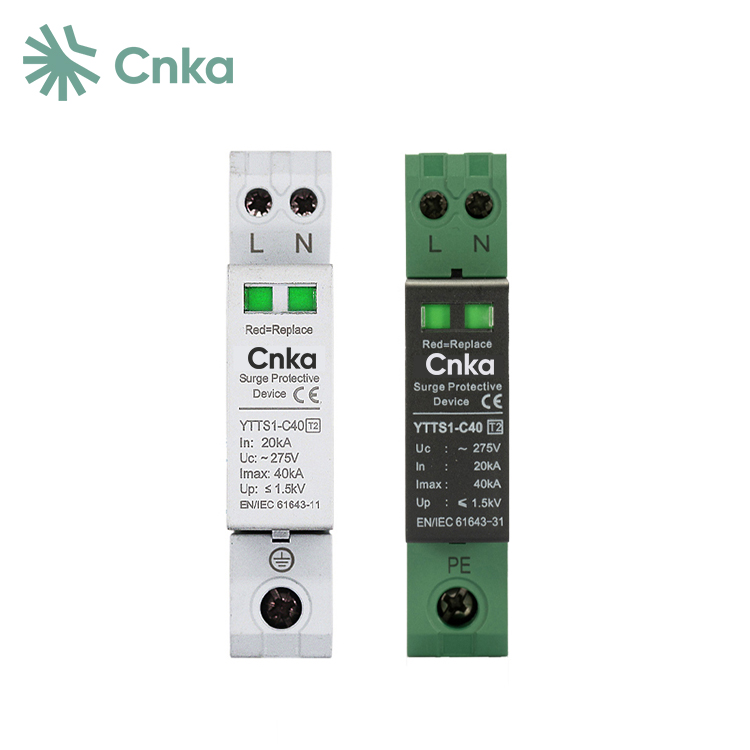

1P+N |

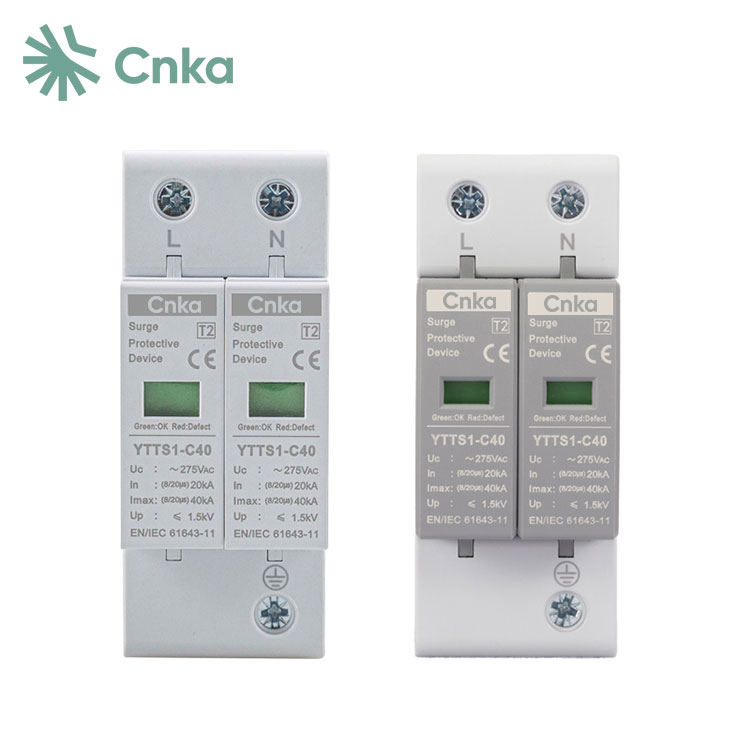

2P |

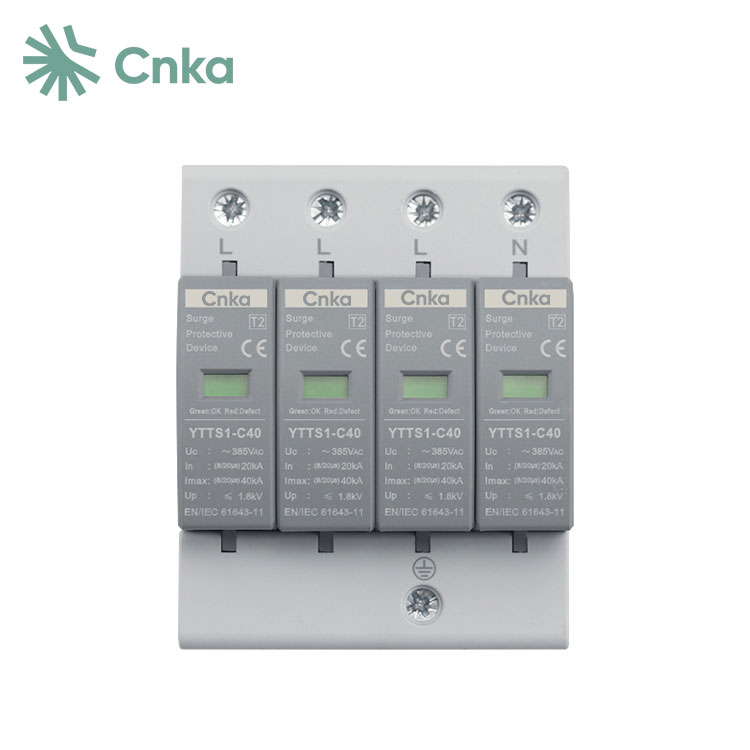

4P |
|
Fréquence nominale |
Un port |
||
|
Catégorie SPD |
Type combiné |
||
|
Catégorie de test |
Test de classe Ⅱ |
||
|
Tension de fonctionnement continue maximale Uc |
275 VCA |
275 VCA |
385 VCA |
|
Niveau de protection contre la tension augmenté (8/20 μs) |
≤1,5kV |
≤1,5kV |
≤1,8 kV |
|
Courant de décharge nominal In (8/20μs) |
20 kA |
||
|
Courant de décharge maximal Imax (8/20 μs) |
40 kA |
||
|
Temps de réponsetA |
≤25ns |
||
|
Taille |
18x90x72 |
36x90x72 |
72x90x72 |
|
Indication de panne |
Vert : Normal Rouge : Échec |
||
|
Zone de section des fils |
6~25mm2 |
||
|
Méthode d'installation |

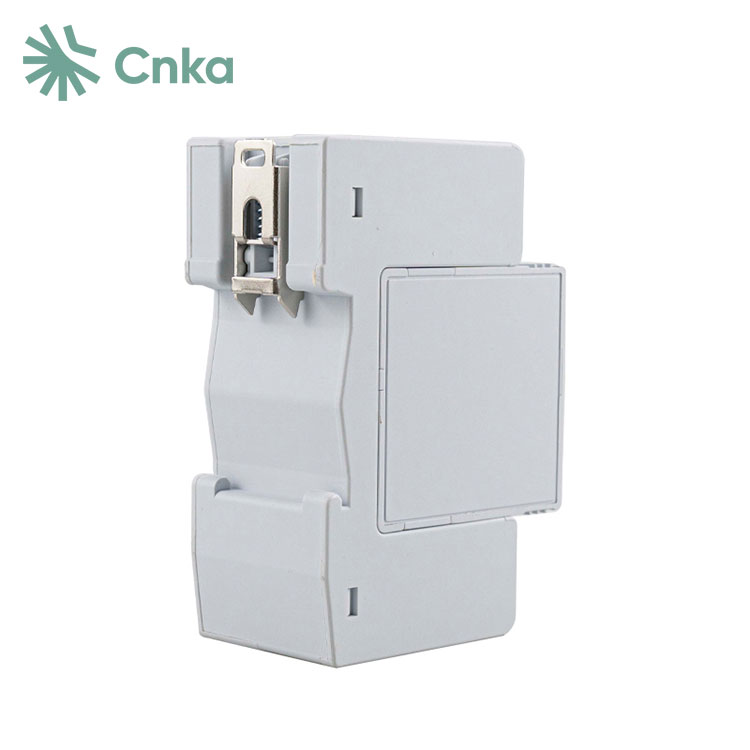

Rail standard de 35 mm |
||
|
Température de l'environnement de travail |
-40 ℃ ~ + 85 ℃ |
||
|
Matériau de revêtement |
Plastique |
||
|
Niveau de protection |
IP20 |
||
|
Norme exécutive |
CEI61643-11 |
||
1. Construit à partir de plastique résistant aux hautes températures, cet appareil offre d'excellentes performances d'étanchéité et est facile à installer.
2. Il dispose d'un double dispositif de protection contre les déconnexions thermiques pour une fiabilité améliorée.
3. Grâce à une conception de type fiche, le module peut être remplacé sans avoir besoin de mettre le système hors tension.
4. Il prend en charge un courant de décharge maximal de 40 kA avec un niveau de protection T2 8/20.
Les SPD peuvent être classés en type à commutation de tension, type à limitation de tension et type combiné en fonction de leurs principes de fonctionnement.
Les SPD à commutation de tension maintiennent une impédance élevée dans des conditions normales, mais lorsqu'ils détectent une surtension instantanée, leur impédance devient rapidement faible, permettant ainsi au courant de foudre de passer. C'est pourquoi ils sont souvent appelés « SPD à commutation de court-circuit ».
Les SPD limiteurs de tension démarrent également avec une impédance élevée en l'absence de surtension. Cependant, à mesure que le courant et la tension de surtension augmentent, leur impédance diminue, présentant de fortes caractéristiques courant-tension non linéaires. Ils sont parfois appelés « SPD à pince ».
Les SPD combinés intègrent à la fois des composants de commutation de tension et de limitation de tension, leur permettant d'afficher des caractéristiques de l'un ou des deux types, en fonction des caractéristiques de tension qu'ils rencontrent.
